На протяжении более 50 лет компания Ortofon занимается разработкой и производством картриджей с подвижными магнитами. Наряду с нашими картриджами с подвижной катушкой, модели с подвижными магнитами зарекомендовали себя у любителей музыки и поклонников Hi-Fi во всем мире.
В серию Ortofon OM 5 вошли три базовых картриджа: OM 5S, OM 5E и Super OM 5E.
OM 5 - самые легкие картриджи Ortofon. Поэтому они комплектуются утяжелителем, размещенным на установочной плоскости. Утяжелитель необходим в случае использования стандартного тонарма. Если тонарм предназначен для картриджей с низкой массой, пластину нужно удалить. После этого вес картриджа ОМ составит 2,5 г. Для корпусов картриджей OM предусмотрен как «верхний», так и нижний вариант монтажа.

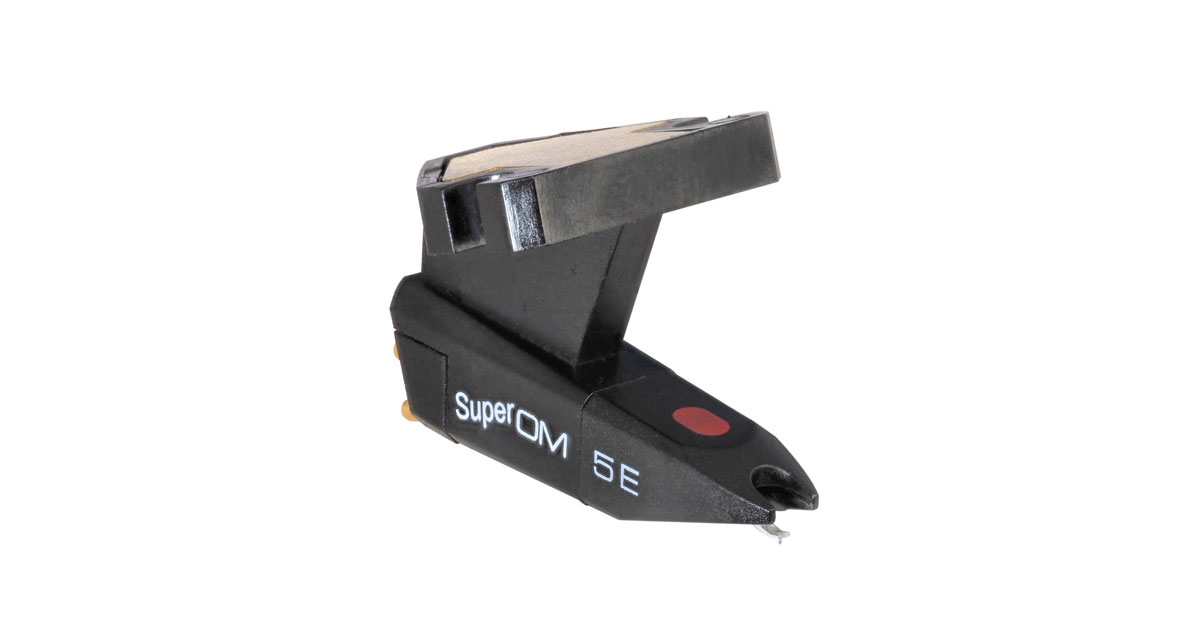

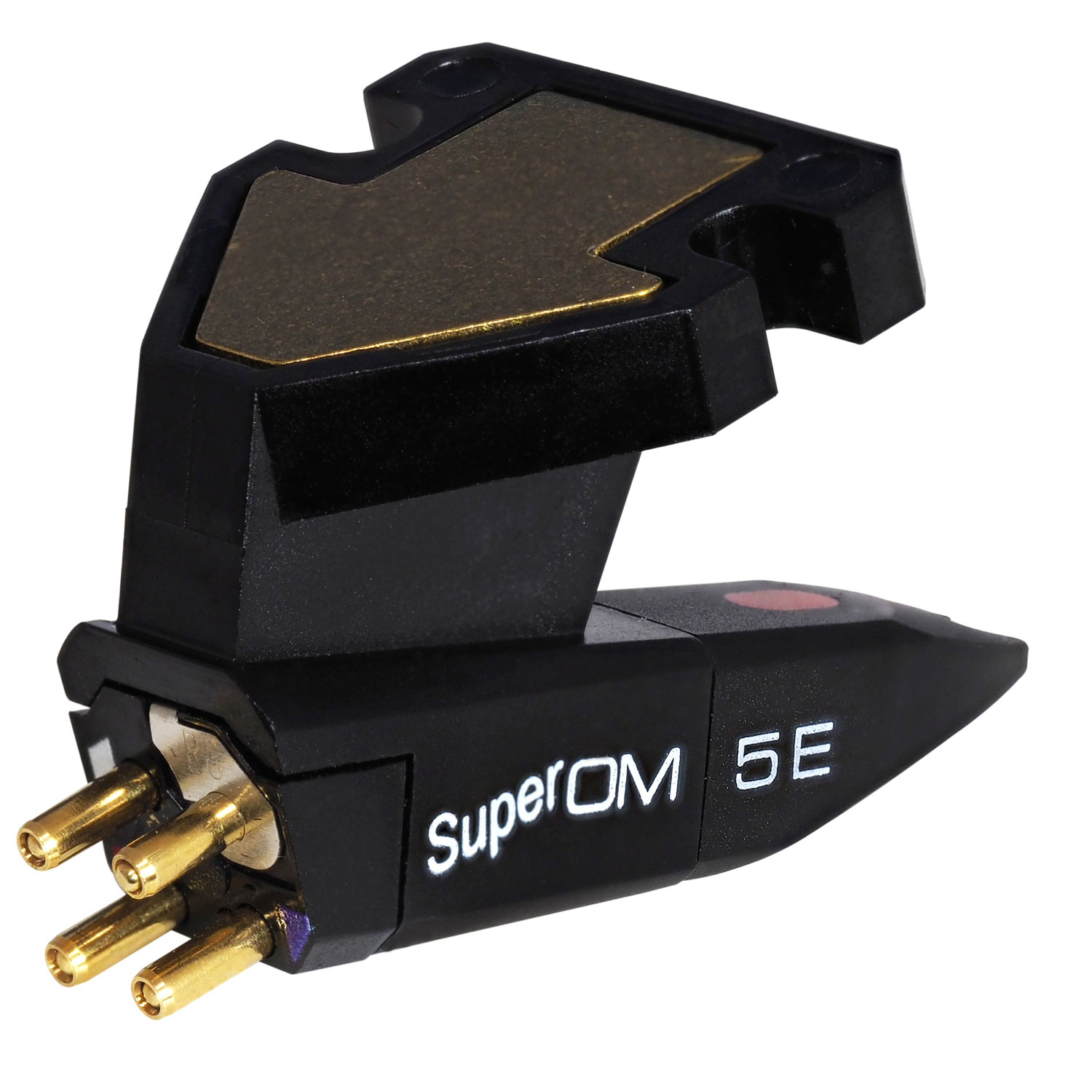

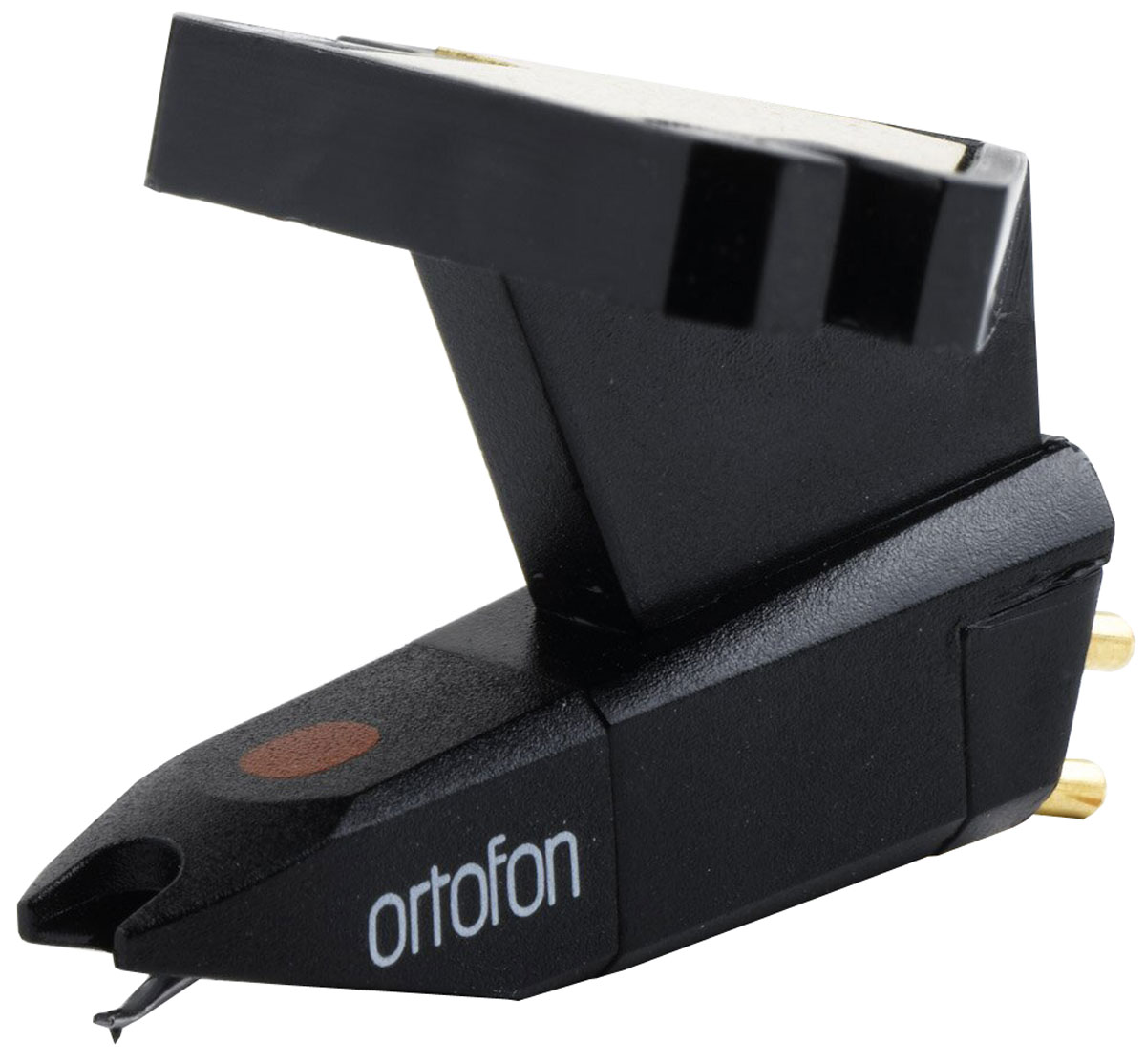

Среди картриджей серии OM 5 флагманской моделью стал Ortofon Super OM 5E. Он получил точную геометрию, а полые полюсные штыри минимизировали потери на вихревые токи, что позволило расширить диапазон частот и улучшить фазовую линейность.
Корпус Ortofon Super OM 5E изготовлен из норила (композит из пластика и стекла) в целях повышения жесткости и уменьшения резонансов. Кроме того, модель Super OM 5E получила примерно на четверть повышенные по сравнению с OM 5 сопротивление постоянному току и внутреннюю индуктивность.
Картридж развивает на выходе напряжение 4 мВ, что делает его совместимым с любыми фонокорректорами, в том числе и встроенными в интегральные усилители и AV-ресиверы.
Технические характеристики
|
Тип
|
MM
|
|
Тип крепления
|
standard (half-inch)
|
|
Тип пластинки
|
stereo
|
|
Характеристики иглы и подвижной системы
|
|
Тип заточки иглы
|
эллиптическая
|
|
Фирменное обозначение заточки
|
elliptical
|
|
Радиус заточки иглы
|
8/18 мкм
|
|
Угол трекинга
|
20°
|
|
Надежность следования иглы в канавке (tracability)
|
65 мкм (315 Гц)
|
|
Диапазон прижимной силы
|
1.5 - 2.0 г
|
|
Оптимальная прижимная сила
|
1.75 г
|
|
Характеристики преобразователя
|
|
Выходное напряжение
|
4 мВ (1 кГц)
|
|
Диапазон частот по уровню -3 дБ
|
20 - 25 000 Гц
|
|
Разделение каналов не менее
|
22 дБ (1 кГц)
|
Разбаланс каналов не более
|
1,5 дБ (1 кГц)
|
|
Рекомендуемое сопротивление нагрузки
|
47 кОм
|
|
Рекомендуемая емкость нагрузки
|
200 - 500 пФ
|
|
Внутреннее сопротивление
|
1000 Ом
|
|
Внутренняя индуктивность
|
580 мГн
|
|
Габариты, вес, комплектация
|
|
Вес
|
5 г (2.5 г без утяжелителя)
|
|
Материал корпуса
|
норил
|
